Cпусковой механизм в часах

Ход, спуск, спусковое устройство или спусковой механизм - все это названия одного и того же прибора в часах, в функции которого входит регулирование передачи механической энергии от пружины к балансу. Когда пружина заведена, она обладает некоторой потенциальной механической энергией. А спусковое устройство (или попросту - спуск) осуществляет импульсное высвобождение этой энергии.

Его часто сравнивают с человеческим сердцем, хотя это сравнение не совсем верно. Ведь сердце, кроме того, что выполняет регулирующую функцию, берет на себя еще и роль пружины (привычнее - насоса). Правильнее было бы сравнить часовой спуск с сердечным клапаном. Различные виды спусков по-разному "звучат", а часы из-за этого по-разному тикают. Данте имел честь наблюдать за работой часов, в которых спусковое устройство звучало, "как звуки струн на лире".

Вообще, за годы существования часового дела были созданы сотни различных видов спусковых механизмов. Но многие были изготовлены только в единственном экземпляре или очень ограниченными сериями и, таким образом, были преданы забвению. Другие просуществовали дольше, но от них окончательно отказались из-за трудностей в их производстве или из-за весьма посредственного исполнения. В этой статье приведен краткий обзор основных видов спусков, учитывая их роль в историческом развитии часов вообще и спусковых устройств в частности.

Шпиндельный ход. Дедушкой всех спусковых механизмов является шпиндельный ход, изобретенный великим голландским математиком и физиком Христианом Гюйгенсом (1629-1695 гг.). Гюйгенс применил его еще в маятниковых часах. В 1674 году по проекту Гюйгенса парижским часовщиком Тюре были изготовлены часы переносного типа. Шпиндельный ход, сохраненный в карманных часах, продолжали применять и после Гюйгенса. С самых ранних образцов и до 80-х годов XIX столетия шпиндельный ход в своих существенных чертах почти не изменялся. Главным недостатком шпиндельного хода являлся откат назад ходового колеса, оказывавший дестабилизирующее действие на точность часового механизма. Устранением этого дефекта и начали заниматься часовщики Англии и Франции. Однако все их старания избавиться от него, сохранив шпиндельный ход, к сожалению, не увенчались успехом.

Цилиндровый ход. Шпиндельный ход стал постепенно вытесняться после появления цилиндрового хода. Томас Томпион, который его изобрел, сумел устранить проблему отката назад ходового колеса. Но широкое применение цилиндровый ход приобрел только с 1725 года, после его усовершенствования англичанином Георгом Грэхемом, которого, в общем-то, и принято называть изобретателем цилиндрового хода. Интересно, что хотя этот ход был придуман англичанами, его чаще использовали во Франции.

Свободный анкерный ход. В настоящее время в карманных и наручных часах чаще всего применяется свободный анкерный ход, изобретенный Томасом Мьюджем в 1754 году. В основу его был положен несвободный анкерный ход, разработанный его учителем Георгом Грэхемом для маятниковых часов. В отличие от последнего, свободный анкерный ход обеспечивает свободное колебание баланса. Баланс в течение значительной части своего движения не испытывает какого-либо воздействия со стороны спускового регулятора, так как он разъединен с балансом, но вступает с ним во взаимодействие на мгновение для освобождения ходового колеса и передачи импульса. Отсюда происходит английское название этого хода detached lever escapement - "свободный анкерный ход". Анкерным же он называется потому, что по форме напоминает якорь (франц. - anchor). Первый свободный анкерный ход в исполнении Томаса Мьюджа был применен в часах, изготовленных им в 1754 году для супруги короля Георга III Шарлотты. Эти часы находятся теперь в Виндзорском замке. Хотя сам Мьюдж изготовил только две пары карманных часов с этим ходом, но его изобретение положило начало всем используемым ныне во всех карманных и наручных часах современным свободным ходам. Мьюдж справедливо считал изобретенный им ход слишком трудным в изготовлении и применении и даже не пытался найти возможность для распространения своего детища. Отсутствие высоких технологий в часовом производстве середины XVIII века надолго задержало широкое применение анкерного хода. И потому же он долго не был оценен по достоинству.

Изобретение Мьюджа долго не использовалось, пока Георг Севедж, знаменитый часовщик из Лондона, не развили идеи Мьюджа и не привел их к более современному виду - классическому типу английского анкерного хода. Дальнейшим усовершенствованием устройства свободного анкерного хода занялись швейцарцы. Именно они предложили ход, в котором ходовое колесо изготавливалось с широким зубом на конце (в английском варианте зуб был заостренным). Изобретение швейцарского анкерного хода приписывают выдающемуся часовщику Аврааму Луи Бреге. Сегодня почти в каждом свободном анкерном ходе в точных переносных часах зубья ходового колеса изготавливают с широким концом.

Штифтовой анкерный ход в карманных часах был применен Георгом Фредериком Роскопфом около 1865 года и впервые был представлен на Парижской выставке в 1867 году. Обычно этот ход относят к типу свободных ходов, предназначенных для применения в карманных и наручных часах. Однако, в нем применены штифтовые металлические палеты (для сравнения: в английском и швейцарском анкерных ходах палеты изготавливаются из рубина или сапфира). По своему качеству штифтовой анкерный ход уступает во всех отношениях всем видам свободных ходов и имеет несравненно более ограниченную область применения. Он используется только в недорогих часах массового производства. Часто ход со штифтовыми палетами выдают за ход Роскопфа, но это не совсем верно. Этот ход не может считаться изобретением Роскопфа. Заслуга хитроумного швейцарца в том, что он сумел удачно объединить в созданной им конструкции хода изобретения, сделанные другими, и организовать массовое производство дешевых часов с этим ходом. Роскопф применил простейшие и экономичные в изготовлении детали и узлы. Немало он потрудился и над усовершенствованием технологии их массового производства. Штифтовой ход широко применяется не только в дешевых карманных и наручных часах, но и в будильниках, изготовление которых также носит массовый характер. В этом случае штифтовой ход стоит вне конкуренции. Вообще, штифтовой ход в смысле точности и постоянства нисколько не хуже английского и швейцарского анкерных ходов. К его недостатку следует отнести недолговечность. Часы со штифтовым ходом раньше изнашиваются.

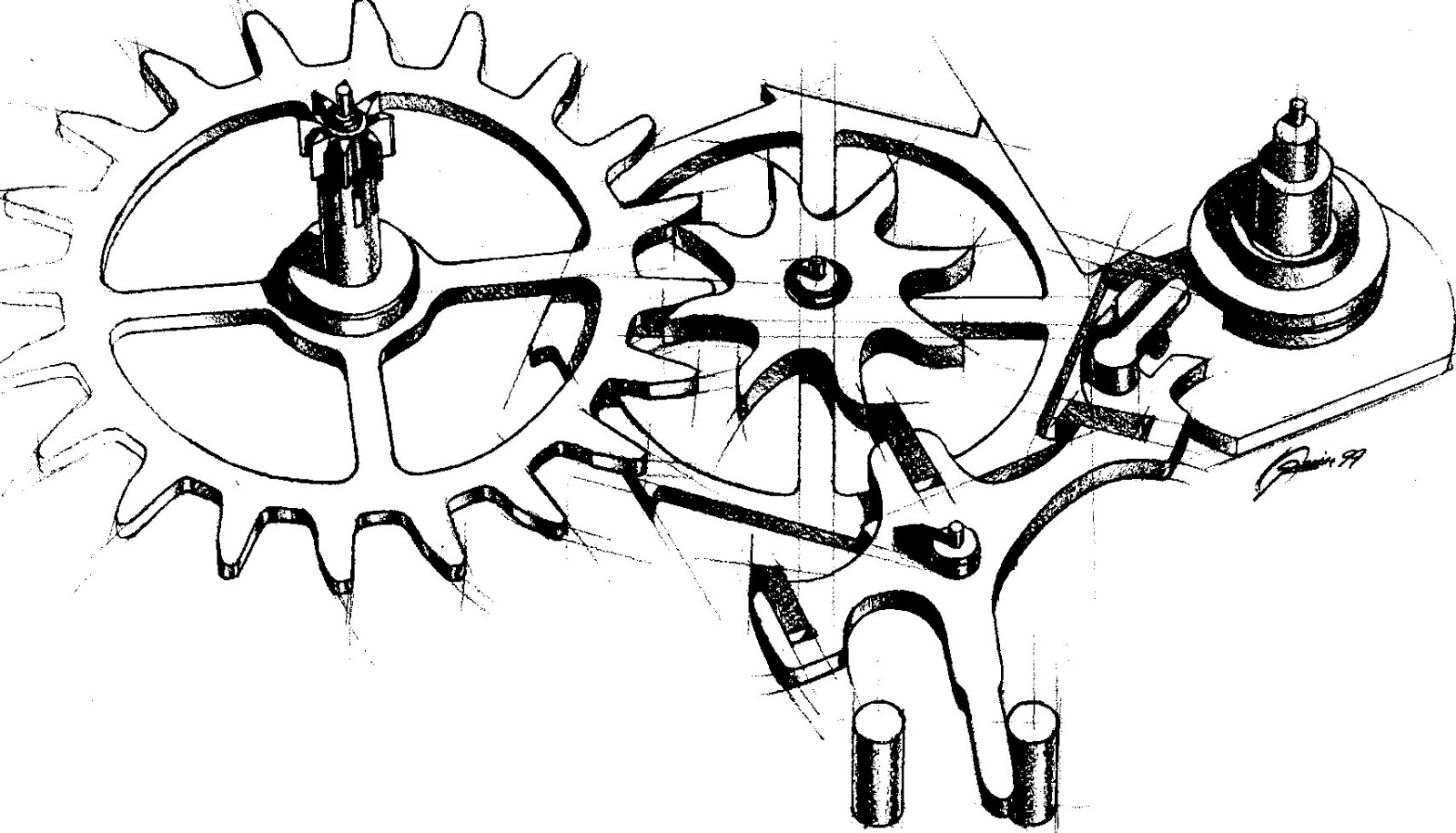

Коаксиальный спуск. И, конечно же, нельзя не упомянуть о коаксиальном спуске Джорджа Дэниэлса. Этот спуск, подобно свободному анкерному ходу Томаса Мьюджа в свое время, сейчас не может быть широко применен в часовой промышленности из-за высоких производственных и технологических требований. Хотя Джордж Дэниэлс изобрел свой спуск более двадцати лет назад, часовая промышленность, даже швейцарская, не была готова к его применению вплоть до 1999 года. Как заметил сам Дэниэлс, она (промышленность) была занята изготовлением все более и более сложных часов. С турбийоном, например. И не уделяла большого внимания совершенствованию внутреннего устройства часового механизма. Коаксиальный спуск, таким образом, стал самым серьезным шагом, сделанным часовой промышленностью со времени применения кварца. Более подробно можно прочитать в статье "Коаксиальный спуск Omega: 15 лет восхождения".

Из современных (но очень дорогих финансово) спусков можно отметить:
  • Хронометровый рычажный ход;
  • Воспаривший анкер;
  • Подвижные стержни;
  • Спуск Роберта Робина;
  • Система двойной спирали.
Об этом можно прочитать в статье "Что обеспечивает точность хода часов?".

Источник - www.oclock.info.
Статья "Спусковой механизм часов" на Википедии.
